浮子式流量計與葉輪式流量指示器、熱式質量流量計、質量流量控制器、渦流式與薄膜流量計,以及氣體混合器
流量計(Flow Meter,又稱流量錶)用來量測或確認管路中氣體、液體每分鐘流過多少,常見單位是 mL/min、L/min,氣體也常用 SCCM、SLM。主要品牌有 KOJIMA、Gems Sensors、AS ONE。本分類也包含只確認有沒有在流的流量指示器、質量流量控制器與氣體混合器,以及流量計底座、連接線與 AC 變壓器等配件。挑選重點見下方選購指南,常見問題見頁尾問答。








































量的是什麼,和流量指示器、流量控制器差在哪
流量計量的是單位時間流過的量。依量測方式大致分成幾類:
流量指示器只用來確認「有沒有在流、流得快不快」,例如葉輪轉動快慢;質量流量控制器則能把流量控制在設定值。要量測精確數值選流量計,要穩定供給固定流量選質量流量控制器。
先分氣體還是液體,再看要讀數、要訊號還是要控制
| 你的情境 | 選型式 | 看這款 |
|---|---|---|
| 儀器供氣,目視讀數並微調 | 浮子式+針閥 | KOJIMA 流量計(帶針閥) |
| 冷卻水有沒有在流 | 葉輪式流量指示器 | AS ONE 葉輪式流量指示器 |
| 氣體流量要數位顯示、輸出訊號 | 熱式質量流量計 | 精巧型質量流量計 |
| 要把氣體流量穩定控制在設定值 | 質量流量控制器 | 數位質量流量控制器 |
| 強酸、強鹼藥液 | PFA 接液、附針閥 | PFA 流量計(帶針閥) |
| 純水、超純水,要求低汙染 | PFA 接液渦流式 | 流量計 SSF 系列 |
| 要校正其他流量計、量測洩漏 | 薄膜流量計 | 高精度薄膜流量計 |
| 要自己配混合氣體 | 氣體混合器 | YAMATO 小型氣體混合器 |
八種常見型式,各連一款
目視讀數,附針閥可以直接微調流量;本體不鏽鋼(SUS304),依型號有空氣用與氮氣用,壓力損失小,供給壓力低時也能用。
KOJIMA 流量計(帶針閥) →耐酸鹼接液主體採 PFA 一體成型,商品說明標示適用強酸、強鹼藥劑;上側附針閥,最高壓力 0.35 MPa、流體溫度 40 °C 以下。
PFA 流量計(帶針閥) →確認有流看葉輪轉動判斷水有沒有在流;水約從 150 mL/min 開始轉動,適配 φ6~11 mm 軟管。
AS ONE 葉輪式流量指示器 →數位顯示適用空氣、氮氣,可顯示瞬時與累積流量,有類比與開關輸出;依量程為 φ6 或 φ8 快速接頭。

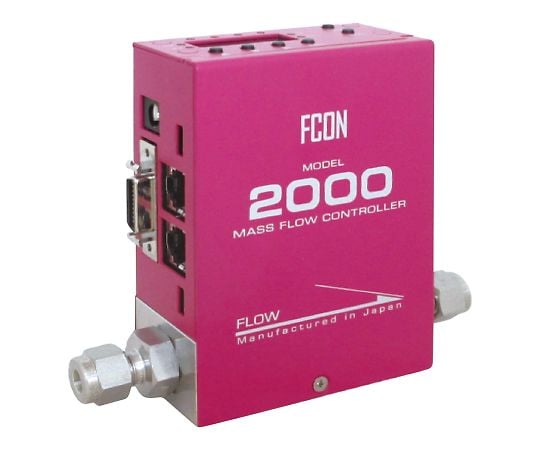

精巧型質量流量計 →流量控制顯示設定器整合型,單機就能設定與控制流量,有 RS-485 通訊、累積與流量異常上下限警報;依型號有空氣、氮氣、氫氣等不同氣體用;本分類另有 20 SCCM 到 5 SLM 的其他量程群組。
數位質量流量控制器(顯示設定器整合型) →高純度液體以超音波偵測卡門渦,接液部沒有活動零件、全 PFA,適合超純水、純水與藥液。
流量計 SSF 系列 →校正基準依溫度與壓力自動修正流量值,可量測零件洩漏與氣體流量,也可當控制設備的基準流量計;不適用水溶性與腐蝕性氣體。
高精度薄膜流量計 →配氣可製作各種簡易混合氣體,混合精度 ±5% F.S.;商品說明註明不能製作氧氣加氫氣的混合器。
YAMATO 小型氣體混合器 →安裝方向、校正氣體、液體與量程各記一件事
要垂直安裝,流體由下往上流,浮子才會停在正確位置;歪斜安裝讀數會偏。讀刻度時眼睛與浮子讀數點同高。
熱式質量流量計與浮子式流量計都依特定氣體校正,例如本分類多款標示「空氣用」,量其他氣體要選標示該氣體的型號,或依原廠提供的換算方式修正。換氣體前先確認商品標示。
管路裡有氣泡或雜質,讀數會不穩,必要時在上游加過濾器。注意標示的流體溫度與最高使用壓力。
流量計有耐壓上限,鋼瓶氣體一定要先經調壓閥減壓再接流量計,不可直接接鋼瓶。
